Plasti-Paste™
Buy Smooth-On at FormX
Smooth-On is one of the worlds leading manufaturers 3D modeling materials such as mold-making, casting and special effects materials but also industrial casting resins, adhesives and equipment. FormX is main distributor of Smooth-On products in Europe.
Plasti-Paste™ est une résine fibreuse à deux composants conçue pour une application sur surface verticale. La partie A est un liquide et la partie B est une pâte. Le rapport de mélange est de 1A : 3B en volume (41A:100B en poids). Il est sans odeur et la durée de vie en pot est de 8 – 10 minutes selon la masse. Le temps de démoulage (manipulation possible) est d’environ 90 minutes selon la masse. Plasti-Paste™ tient sur une surface verticale sans s’affaisser et durcit en un plastique résistant, durable et léger. Convient comme chape / coque de support (renforce la forme du moule en caoutchouc pendant le coulage). Peut être pigmenté avec les teintes So-Strong™ disponibles chez form X. Ajoutez du cabosil ou une autre charge comme extenseur ou pour des effets spéciaux.
Vidéos
Instructions
Préparation – Les matériaux doivent être stockés et utilisés à température ambiante de 23° C. Ce produit a une durée de conservation limitée et doit être utilisé dès que possible. Portez des lunettes de sécurité, des manches longues et des gants en caoutchouc pour minimiser le risque de contamination. Travaillez dans un endroit correctement ventilé. La partie B est une pâte épaisse contenant de l’huile qui peut se séparer pendant le transport. La pâte doit être soigneusement prémélangée avant la distribution.
Application d’un agent de démoulage – Plasti-Paste™ adhère à la plupart des surfaces. Pour assurer le démoulage lorsqu’il est utilisé comme chape ou coque de support, appliquez un scellant et un agent de démoulage. Utilisez de la cire Sonite™ suivie d’une couche d’agent de démoulage Universal™ Mold Release ou Ease Release™ 200. En alternative, du papier aluminium peut servir de barrière entre le moule en caoutchouc et Plasti-Paste™.
Mesure et mélange – Après avoir prémélangé la pâte de la partie B, versez-la dans un récipient plus grand. Mesurez 1 partie de liquide A pour 3 parties de pâte B en volume. Ajoutez le liquide de la partie A à la pâte de la partie B. Mélangez pendant 2 à 3 minutes, en raclant plusieurs fois les côtés et le fond du récipient de mélange jusqu’à ce qu’il n’y ait plus de traînées de couleur.

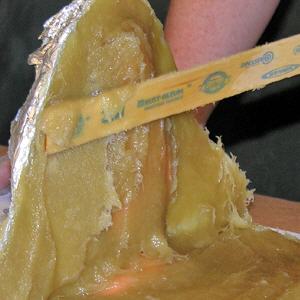

Application – Appliquez le Plasti-Paste™ mélangé uniformément sur la surface du moule à une épaisseur minimale d’environ 1 cm. Pour un renfort structurel, intégrez des bandes de tissu de fibre de verre ou de toile de jute dans la première couche, puis appliquez une seconde couche par-dessus le renfort.
Durcissement – Laissez le matériau durcir pendant environ 90 minutes avant de le manipuler. Le matériau sera chaud immédiatement après le durcissement – laissez-le refroidir avant de le manipuler. La résistance complète est atteinte en environ 24 heures.
Résistance à la chaleur – Le Plasti-Paste™ entièrement durci (épaisseur minimale de 1,27 cm) résiste à des températures jusqu’à 55° C. Pour une meilleure résistance à la chaleur jusqu’à 70° C, effectuez un post-durcissement à 65° C pendant 16 heures.
