Élastomères polyuréthanes

C'est un élastomère coulable ou estampable à froid, il peut se teinter avec des pigments ou se thixotroper avec de la silice colloïdale (Aerosil).
Le retrait est négligeable. Il est très résistant à la déchirure et à l'abrasion mais contrairement au RTV silicone, il n’est pas auto-démoulant.
Il est indispensable d'appliquer un démoulant entre chaque tirage en résine.

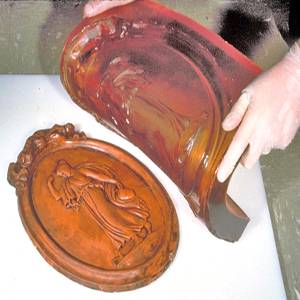

Il est particulièrement recommandé pour les moules en bateau ou moule à membrane pour la réalisation d'épreuves en plâtre, béton, pierre reconstituée, ou la réalisation d'objets souples, mannequins, marionnettes, accessoires, armes factices etc..
La mise en oeuvre doit se faire en l’absence d’humidité et à une température de 20°C.

PU - Élastomères

Produits

Clear Flex Series

Clear-Flex™ Melange Viscosité du mélange (mPas) Poids spécifique (g/cm3) Vie en pot (min) Temps de durcissement (hrs) Couleur Rigidité (coté A) Résistance à la traction (N/mm) Élongation à la rupture (%) Rétrécissement (%)
30 1A:1B(Poids) 750 1,03 15 16 Claire 30 5 675 ,2
50 1A:2B(Volume) 250 1,04 25 16 Claire 50 4,3 500 0,15
95 1A:1,5B(Volume) 250 1,04 25 16 Claire 95 35,7 175 0,28

Vytaflex Table

VYTAFLEX® Mixture (by Volume) Viscosité du mélange (mPas) Poids spécifique (g/cm3) Vie en pot (min) Temps de durcissement (heures) Couleur Dureté (Shore A) Résistance à la traction (N/mm) Élasticité (%) Rétrécissement (%)
10 1A:1B 3100 1,00 30 24 Crème 10 6,8 1000 <0,1
20 1A:1B 1000 1,00 30 16 Ambre Clair 20 10,7 1000 <0,1
30 1A:1B 1800 1,02 30 16 Crème 30 13,9 1000 <0,1
40 1A:1B 2000 1,03 30 16 Crème 40 14,6 660 <0,1
50 1A:1B 2000 1,04 60 16 Crème 50 18,2 400 <0,1
60 1A:1B 2000 1,04 60 16 Crème 60 24,3 480 <0,1

PMC Series

PMC-Serie Mixture (by Volume) Viscosité du mélange (mPas) Poids spécifique (g/cm3) Vie en pot (min) Vitesse de durcissement (hrs) Couleur Dureté (Coté A) Résistance à la traction (N/mm) Allongement à la rupture (%) Rétrécissement (%)
PMC_121/30WET 1A:1B 1800 1,04 30 16 Orange Clair 30 14,4 1000 <0,1
PMC_121/30DRY 1A:1B 1800 1,04 30 16 Orange Clair 30 14,4 1000 <0,1
PMC_121/50 1A:1B 1400 1,04 30 16 Orange Clair 50 14,4 500 <0,1
PMC_744 2A:1B 3400 1,01 15 16 Beige 44 20,0 400 <0,1
PMC_746 2A:1B 1200 1,03 15 16 Ambré 60 48,2 650 <0,1
PMC_770 2A:1B 3000 1,04 30 16 Ambré 70 35,7 750 <0,1
PMC_780WET 2A:1B 2000 1,02 25 48 Ambré 80 35,7 700 <0,1
PMC_780DRY 2A:1B 2000 1,02 25 48 Ambré 80 35,7 750 <0,1
PMC_790 2A:1B 3000 1,07 20 48 Ambré 90 53,7 550 <0,1

Econ 80, Simpact & Urecoat

  Mélange (Par Volume) Viscosité du Mélange (mPas) Poids Spécifique (g/cm3) Vie en pot (min) Temps avant le durcissement (hrs) Couleur Rigidité (coté A) Tensile Strength (N/mm) Allongement à la rupture (%) Rétrécissement (%)
Econ 80 1A:1B(volume&poids) 1,200 1,06 13 24 Transparent 80 5,6 125 ,014
Simpact 85 A 85A:100B(poids) 1,100 1,09 4 48 Blanc-cassé 85 6,6 165 <,07
Urecoat 100A:10B(poids) 3,800   8 16 Ambré transparent 70 9,4 875 -
